详细介绍
架构图要交代什么

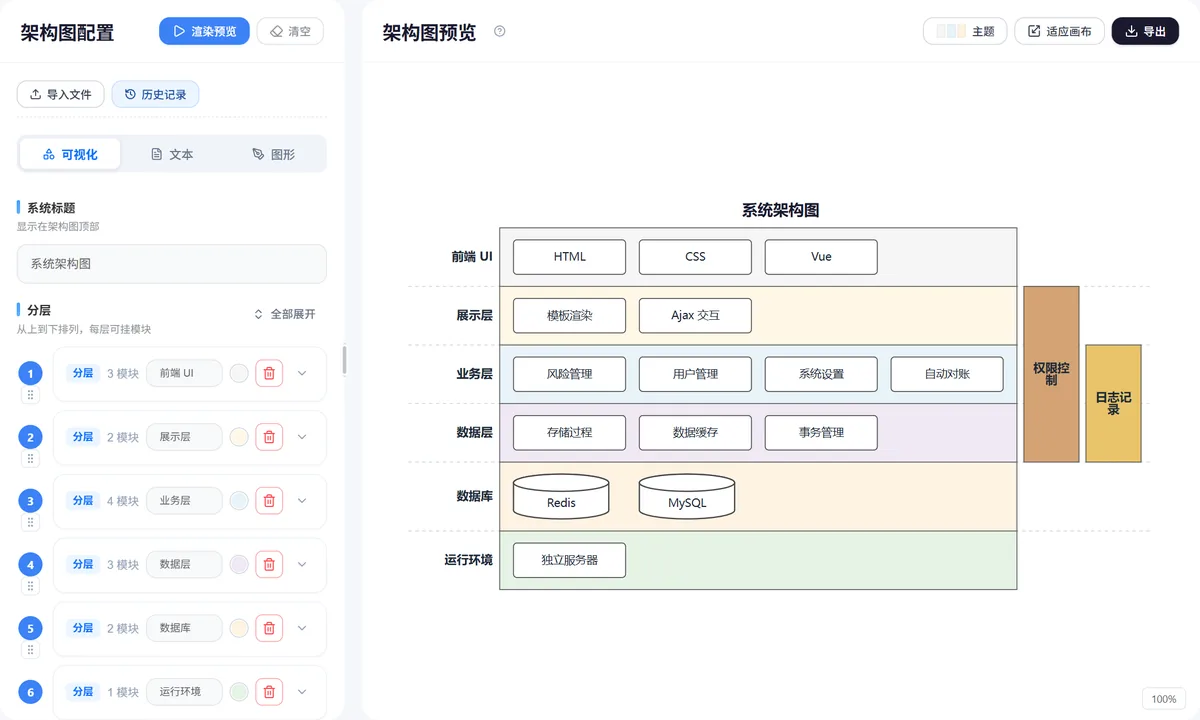

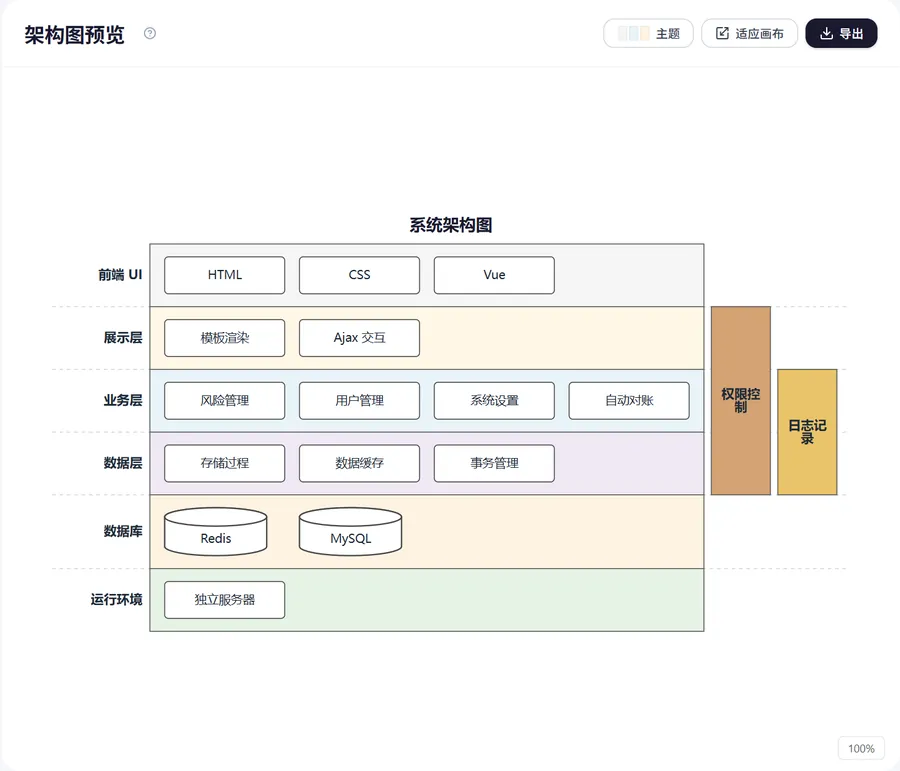

系统架构图说明软件在技术上怎么分层、各层担什么职责、用了什么技术选型。它是系统设计章节的骨架，答辩时评委常问的「你的系统是什么架构」就靠这张图回答。好的架构图应该让人一眼看出：分几层、每层干什么、层与层怎么调用。
常见架构模式
三层架构（表示层-业务逻辑层-数据访问层）是教学项目最常见的选择；MVC 把表示层进一步拆成模型、视图、控制器，适合 Web 应用；前后端分离把展示和逻辑彻底解耦，前端调 API；微服务按业务域拆成独立服务，配合注册中心和网关。选架构要和项目体量匹配——课程设计用微服务反而显得过度设计。

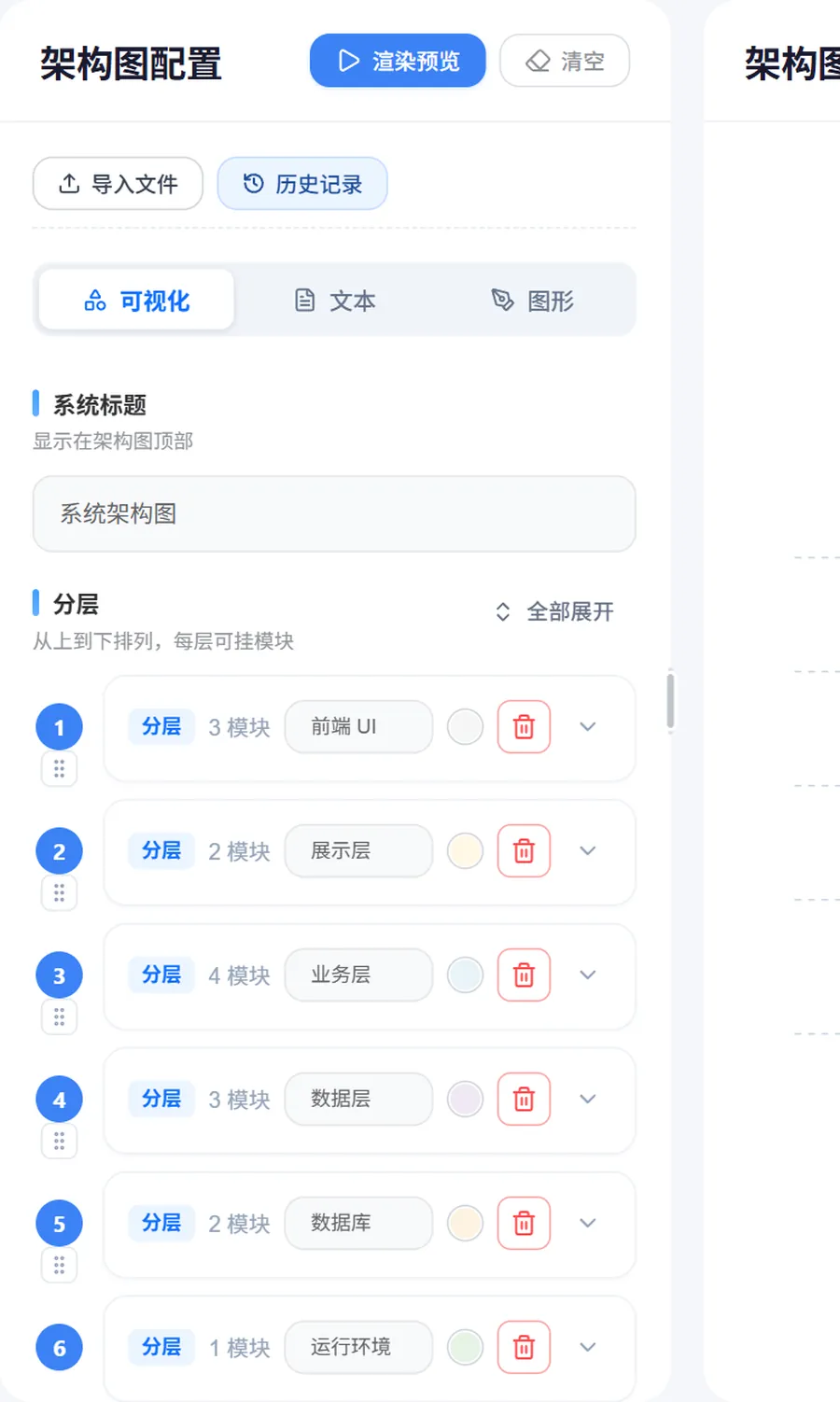

标注与表达技巧
每层用一个横向区块表示，区块内列出该层的关键组件和技术栈（比如「Spring Boot + MyBatis」）。层与层之间用单向箭头表示调用方向，数据流向画在旁边。数据库、第三方服务（短信、支付）用不同的图形元素区分。图例放右下角，答辩投影时才有解释依据。
适用场景
交稿前核对清单
按这份清单过一遍，能挡掉答辩时最常见的格式扣分点。
- 分层是否清晰（几层、每层干什么）
- 技术栈是否标注在对应层
- 调用方向箭头是否正确
- 第三方服务是否单独画出
- 架构是否与项目体量匹配
- 图例是否放在角落说明符号
相关工具
同一类图一起用，论文里的图就齐了。
常见问题
毕设用什么架构比较合适？
三层架构或 MVC 最稳妥，和教学内容一致、答辩好讲。微服务适合大规模系统，课程设计用微服务反而显得过度设计，容易被问「为什么这么选」。
架构图需要画到类的粒度吗？
不用。架构图只画到组件/层的粒度（前端、网关、业务层、数据层），每层标注技术栈即可。类的粒度交给类图。
技术选型写在图里还是正文里？
图里标技术栈关键词（Spring Boot + MyBatis），选型理由写正文。答辩时指着图讲选型依据，比大段文字直观。
前后端分离怎么画？
前端（Vue/React）一层、API 接口一层、后端服务一层、数据库一层，层与层之间标调用协议（HTTP/REST、JDBC）。第三方服务（短信、支付）单独画在右侧。
需要画部署架构吗？
系统设计章节画分层架构图，系统实施章节画部署图（构件部署到节点）。两张图视角不同，通常都要。
图例需要画吗？
建议画。右下角小图例说明箭头含义（调用/数据流）和框的类别（服务/存储/第三方），答辩投影时有解释依据。
