设备图标全
路由、交换、安全、存储、终端
区域划分
内网 / DMZ / 云上 VPC 边界框
链路标注
带宽、协议、介质可标注
高清导出
答辩投影清晰
产品能力
设备图标全
路由、交换、安全、存储、终端等网络设备图标开箱即用。
区域划分
用区域框标注内网、DMZ、云上 VPC 等边界。
链路标注
链路可标带宽、协议与介质类型。

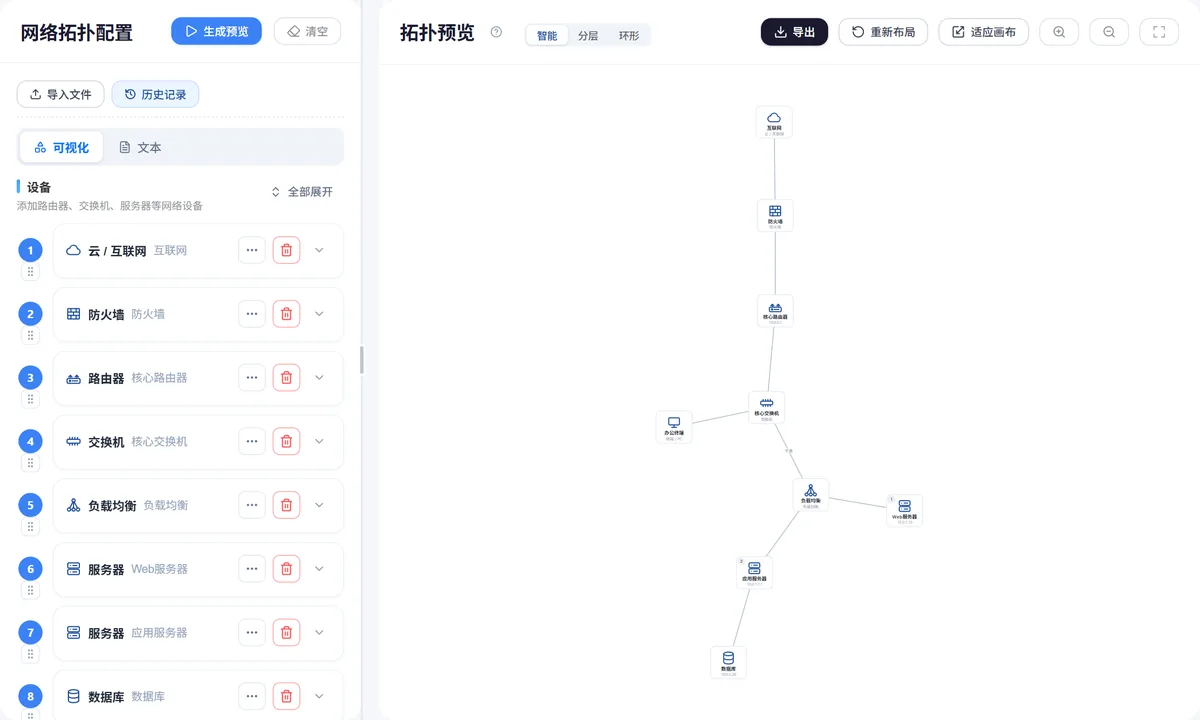

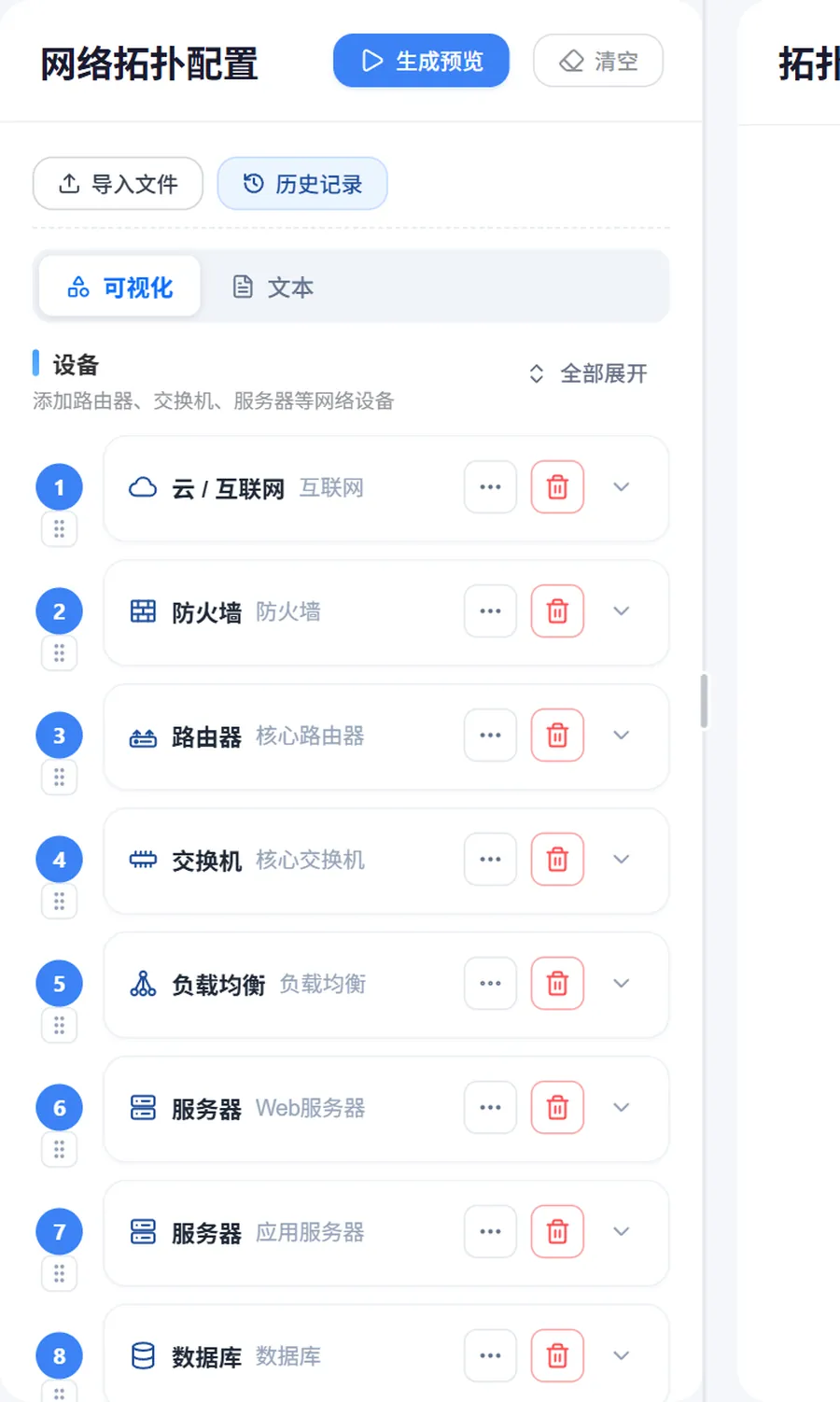

使用步骤
- 1
划分网络区域
- 2
放置设备图标并连接链路
- 3
标注地址与带宽后导出
详细介绍

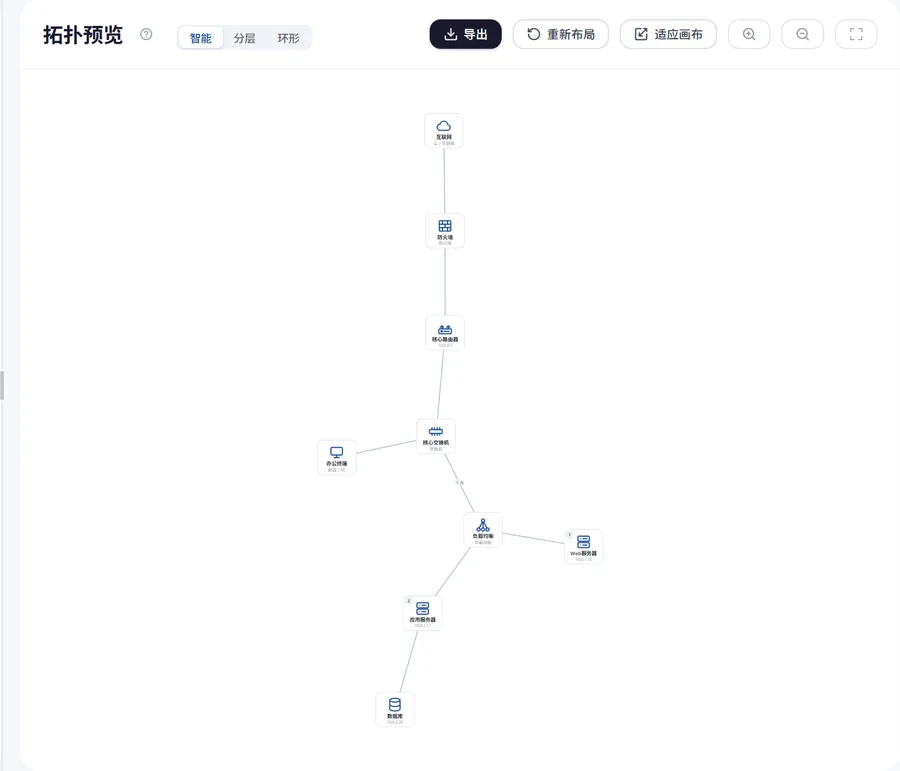

拓扑图的交代重点
网络拓扑图说明系统的部署环境：有哪些设备、怎么互联、划分了哪些区域。在网络设计、系统实施章节或课设报告里，它是交代运行环境的标准配图。评委看拓扑图，主要想确认你的系统部署在哪里、安全边界在哪里。
设备与链路的画法
路由器、交换机、防火墙、服务器、终端各有习惯画法（图标或国标符号），同一张图里风格要统一。链路用直线连接，标注带宽和介质（比如「千兆光纤」）。无线接入用虚线加 AP 图标。核心链路加粗，冗余链路用虚线并标注「备用」。
区域划分与实践建议
用区域框把网络划分为外网、DMZ、内网（生产/测试），区域间经过防火墙或网关，把安全边界画清楚。服务器放在它所属的区域里，云上资源用云形图标加区域标注。设备标注 IP 网段和名称，答辩时能指着图讲清楚数据流向。
适用场景
交稿前核对清单
按这份清单过一遍，能挡掉答辩时最常见的格式扣分点。
- 主要设备是否都画出
- 链路是否标注带宽和介质
- 安全区域是否用区域框分隔
- 云上资源是否标注清楚
- 无线与有线连接是否区分
- 图例是否说明符号含义
相关工具
同一类图一起用，论文里的图就齐了。
常见问题
拓扑图需要画多细？
画到「能说明部署环境」即可：主要设备、链路、安全区域。不需要把每个 IP 地址都标上，网段标注即可，详细配置放附录。
设备画图标还是国标符号？
论文里图标更直观（路由器、交换机、服务器的形状），工程文档用国标符号。同一张图风格统一即可，推荐图标法。
云上资源怎么画？
云服务器用云形图标或区域框标注「阿里云 VPC」，数据库用圆柱体，负载均衡用专用图标。云上和本地混合部署时用区域框分隔。
链路要标什么信息？
标带宽（千兆 / 百兆）和介质（光纤 / 网线 / 无线）。核心链路加粗，冗余链路用虚线标「备用」。安全要求高的链路标注加密协议。
无线网络怎么表达？
用 AP（无线接入点）图标加虚线表示无线覆盖，虚线范围表示信号区域。终端（手机、笔记本）用虚线连 AP，有线设备用实线连交换机。
放论文哪一章？
系统实施章节或网络设计章节，交代运行环境。如果论文里有部署图，拓扑图放部署图旁边，一个讲网络一个讲构件，互相补充。
