对象链接图
对象框自动布局，连线不交叉
消息编号
1、1.1、2 嵌套编号自动递增
与类图呼应
对象名与类名可保持一致
高清导出
PNG / SVG 导出
产品能力
对象与链接
对象框自动布局，链接连线清晰不交叉。
消息编号
消息按 1、1.1、2 顺序编号，嵌套调用层次分明。
与类图呼应
对象命名可与类图类名对应，设计文档前后一致。

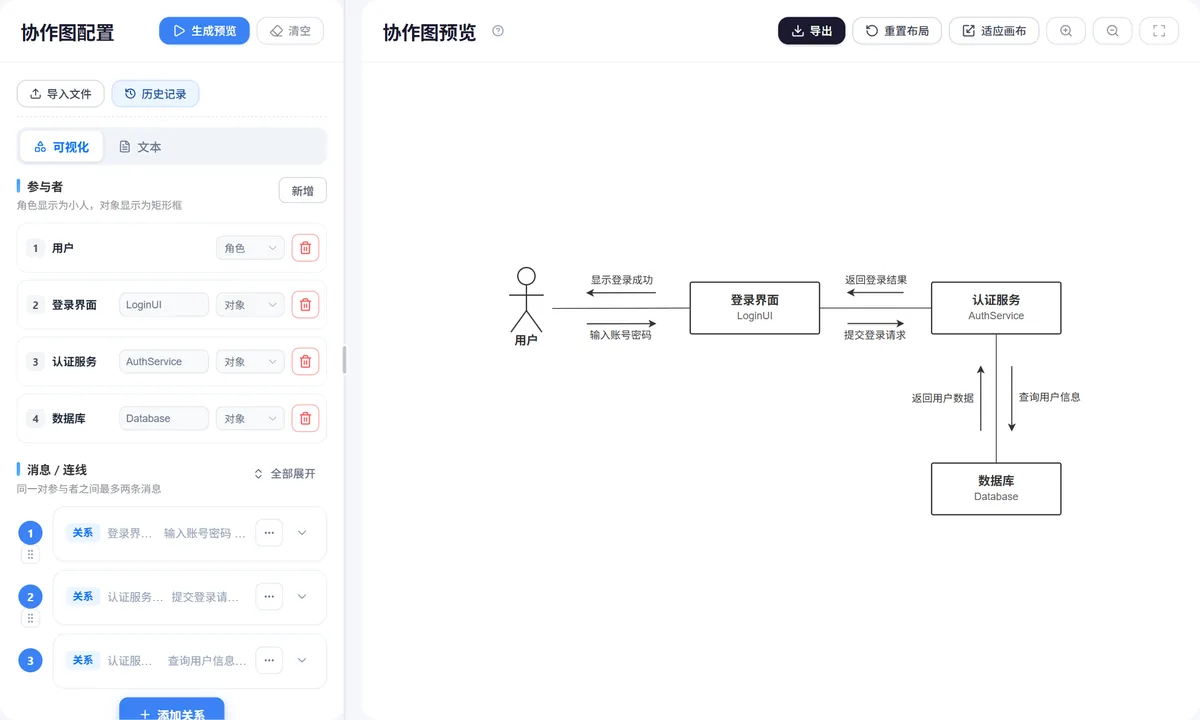

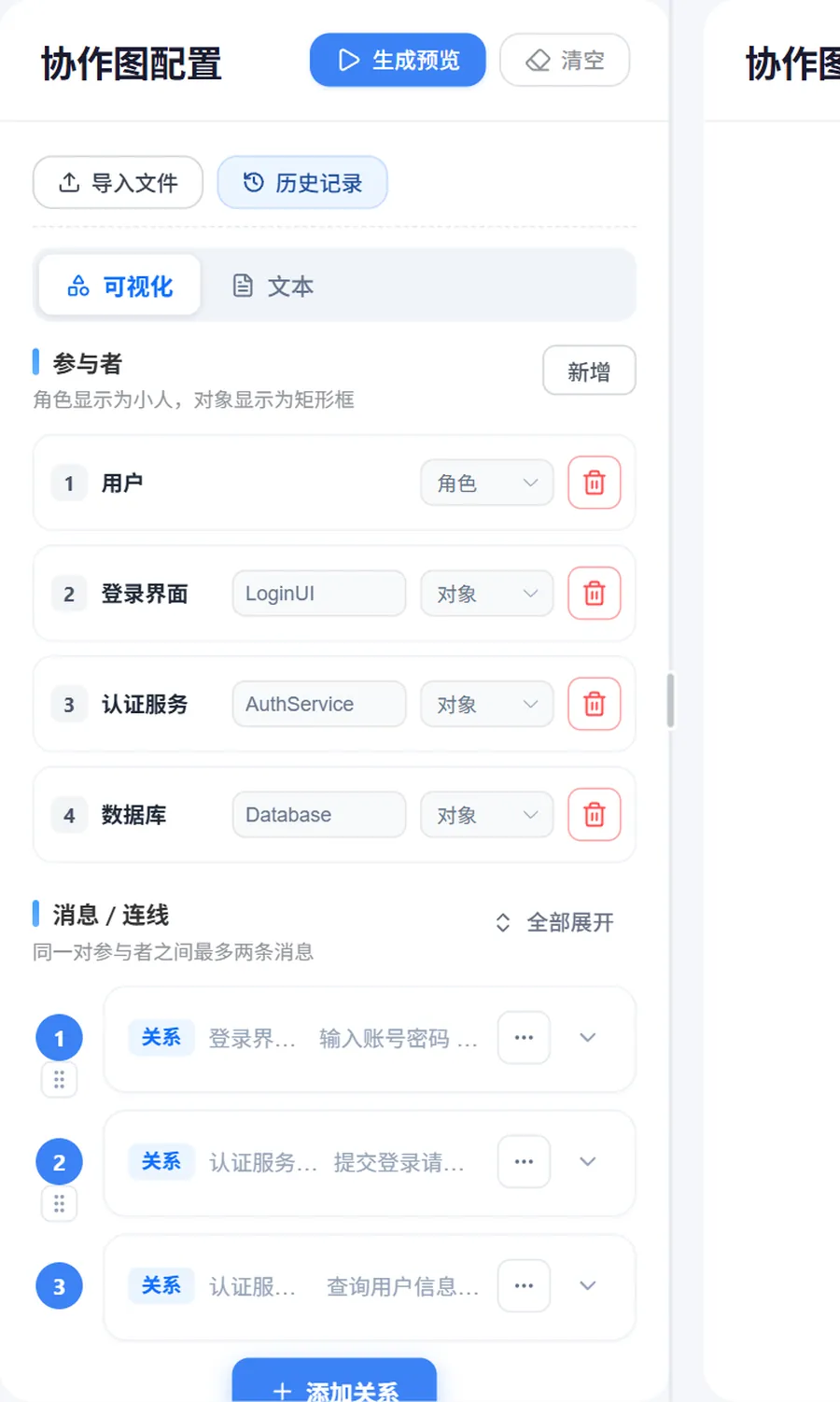

使用步骤
- 1
摆放参与协作的对象
- 2
连接对象间的链接
- 3
标注消息与编号后导出
详细介绍

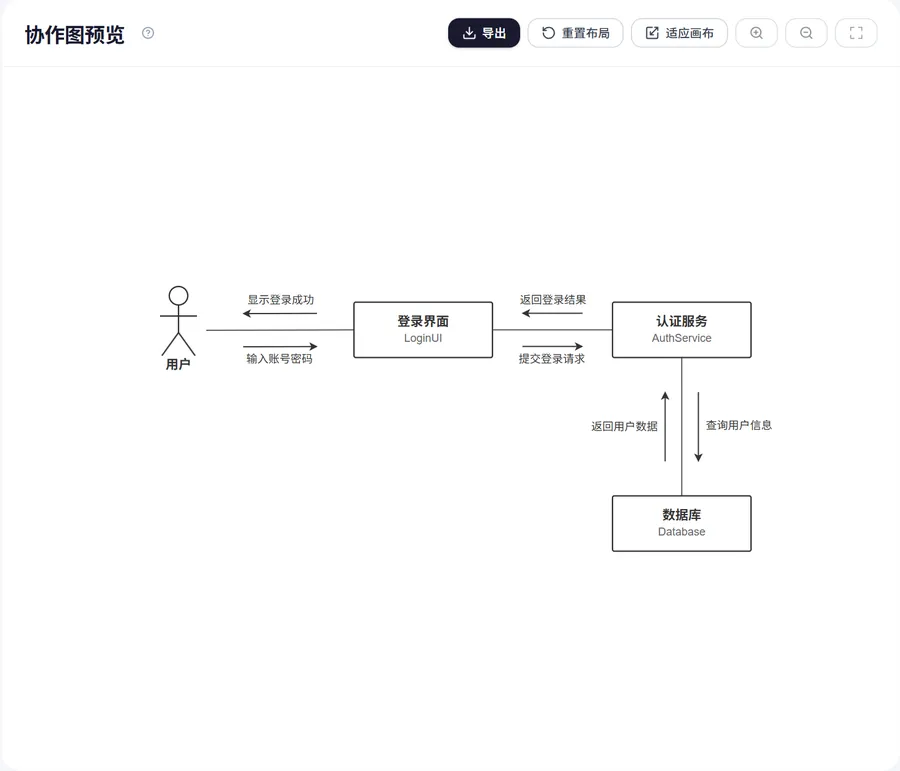

协作图与结构视角
协作图（通信图）和时序图表达的信息是等价的，但视角不同：时序图强调时间顺序，协作图强调对象之间的结构关系。协作图把对象画成节点，对象之间的链接连成网，消息按顺序编号标在链接上，适合表达「哪些对象参与了这次协作、它们之间有什么关联」。
消息编号的规则
消息用 1、2、3 顺序编号；嵌套调用用小数点层级表示，比如 1.1、1.2 表示消息 1 触发的子调用，2.1 表示消息 2 的子调用。这个编号规则对应程序里的调用层次，答辩时能直接对应到代码逻辑。
使用建议
当图的重点是「对象之间的连接关系」时用协作图，比如分析模式中的对象交互结构；当重点是「什么时候发生什么」时用时序图。两种图通常二选一即可，不必都画。对象命名要与类图中的类名对应，保持文档前后一致。
适用场景
交稿前核对清单
按这份清单过一遍，能挡掉答辩时最常见的格式扣分点。
- 消息编号层级是否正确（1.1、1.2）
- 对象名是否与类图一致
- 连线是否有交叉
- 嵌套调用是否用小数点分层
- 图的视角是否与需求一致
- 和时序图是否重复表达
相关工具
同一类图一起用，论文里的图就齐了。
常见问题
协作图和时序图信息一样吗？
信息等价但视角不同时序图按时间排布，协作图按对象结构排布。同一段交互理论上可以互相转换，选一个画即可。
消息编号 1.1 是什么意思？
表示消息 1 触发的子调用。嵌套调用用小数点层级编号，对应程序里的调用栈深度，答辩讲代码逻辑时能直接对照。
对象之间的连线要标名称吗？
链接线上标消息，不标链接名。消息格式为「编号: 方法名(参数)」，比如「1: 提交订单(订单信息)」。
和类图怎么配合使用？
协作图里的对象名对应类图里的类名（对象是类的实例）。论文里先用类图讲静态结构，再用协作图讲动态交互，前后命名保持一致。
布局有什么技巧？
交互发起者放中间或左侧，按调用关系向外辐射。连线尽量不交叉，必要时调整对象位置而不是绕线。
适合画哪些场景？
对象协作结构清晰的场景，比如 MVC 模式的请求处理、设计模式的类交互（观察者、工厂）。纯时间流程用时序图更直观。
