时序图的表达重点

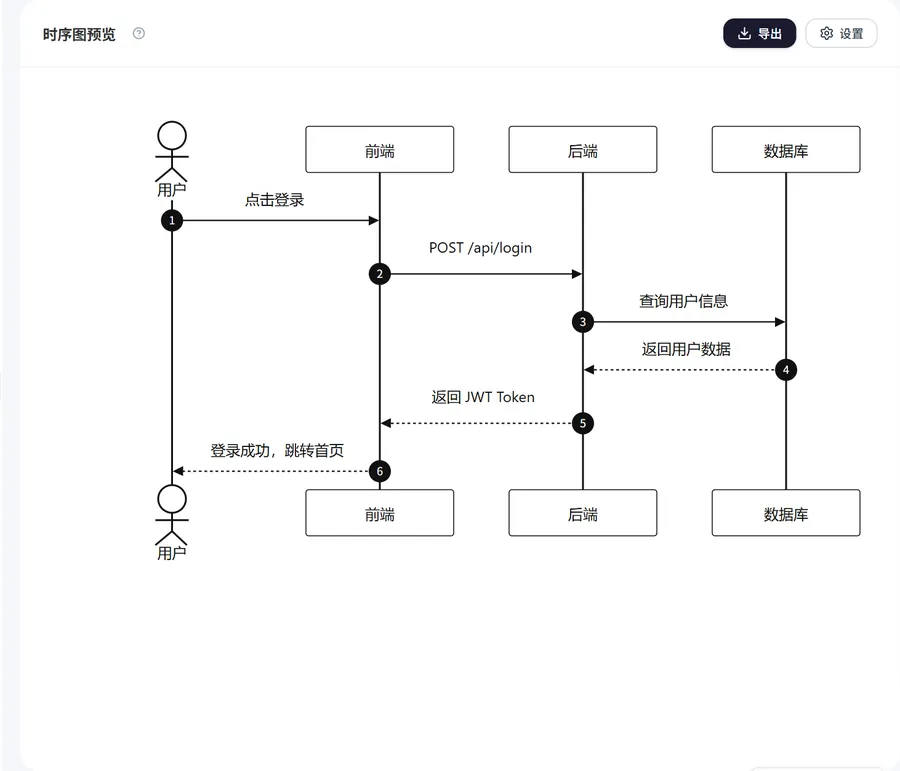

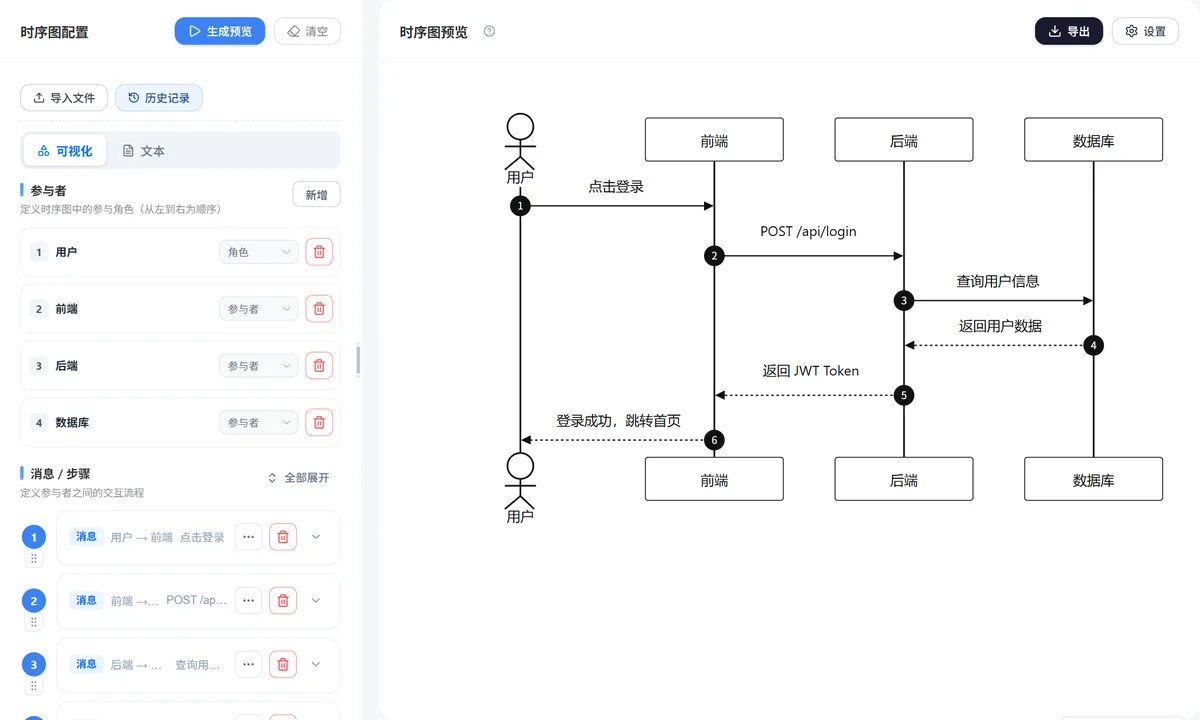

时序图按时间自上而下表达对象之间的消息传递：每个对象一条生命线，消息用箭头从发送方指向接收方，时间顺序就是图上的上下位置。它适合表达「一次交互过程中各个对象怎么配合」，比如用户登录、接口调用链、支付流程，是详细设计章节的常用图。
消息类型与组合片段
同步消息用实线实心箭头，返回消息用虚线箭头，异步消息用实线开放箭头，自关联消息用折返箭头。激活条（生命线上的窄矩形）表示对象正在处理。需要表达循环、条件、可选逻辑时用组合片段：loop 表示循环，alt 表示条件分支，opt 表示可选执行，片段左上角标注操作符，右侧标注条件。
排版细节
对象从左到右按交互发起顺序排列，调用链的发起者放最左边。消息标签写在箭头上方，内容用「方法名(参数)」的形式。返回消息可以省略（除非需要强调返回值）。生命线长度覆盖整个交互即可，不要留太多空白。画完检查有没有只发不收的消息、有没有漏掉的返回。
适用场景
交稿前核对清单
按这份清单过一遍，能挡掉答辩时最常见的格式扣分点。
- 对象排列是否按调用发起顺序
- 消息标签是否为「方法名(参数)」格式
- 是否有只发不收的悬空消息
- 组合片段操作符是否标注
- 返回消息是否需要保留
- 对象数量是否控制在 7 个以内

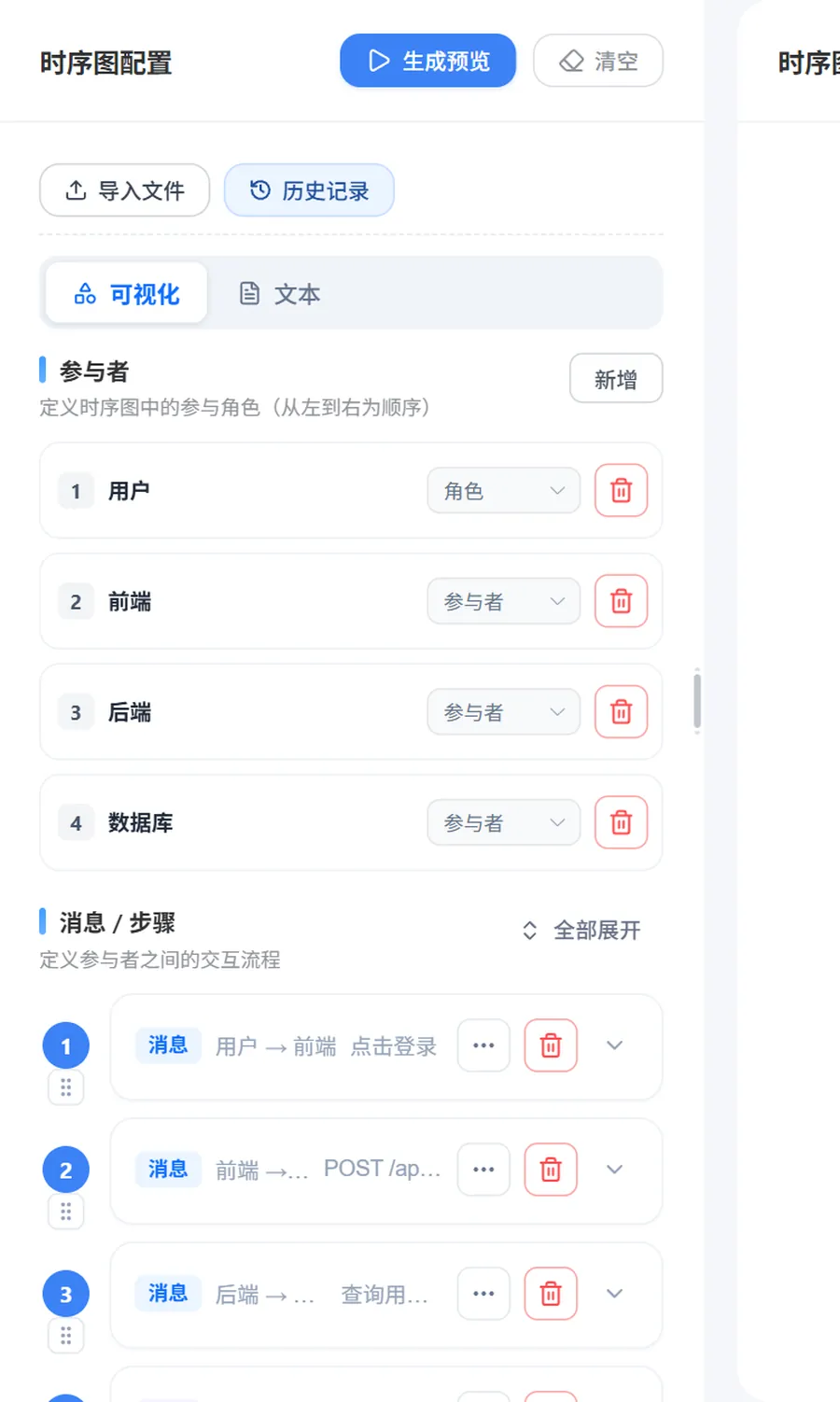

相关工具
同一类图一起用，论文里的图就齐了。
配套教程
常见问题
时序图和协作图选哪个？
强调时间顺序（先调什么后调什么）用时序图；强调对象之间的结构关系用协作图。答辩通常选一个画即可，时序图更常见。
激活条是什么意思？
生命线上的窄矩形表示对象正在处理消息的时段。从收到消息开始画，处理完（发出返回消息）结束。激活条可以嵌套表示递归调用。
返回消息必须画吗？
不强制。需要强调返回值或处理结果时画虚线返回消息，否则可以省略让图更简洁。同步消息本身隐含了等待返回。
loop、alt 片段怎么标注？
组合片段用矩形框包住相关消息，左上角标操作符（loop 循环、alt 条件分支、opt 可选），框内右侧写条件表达式，分支之间用虚线分隔。
对象太多排不下怎么办？
一张时序图 4-7 个对象最清晰。对象超过 8 个时拆成多张图（按场景拆），或用「引用」片段（ref）把公共流程提取出去。
导出图的字号要求？
消息标签字号不小于正文的 80%，保证打印清晰。对象名加粗，消息文字正常字重。
