实体建模
实体框内直接编辑属性与主键
关系基数
1:1 / 1:N / M:N 一键标注

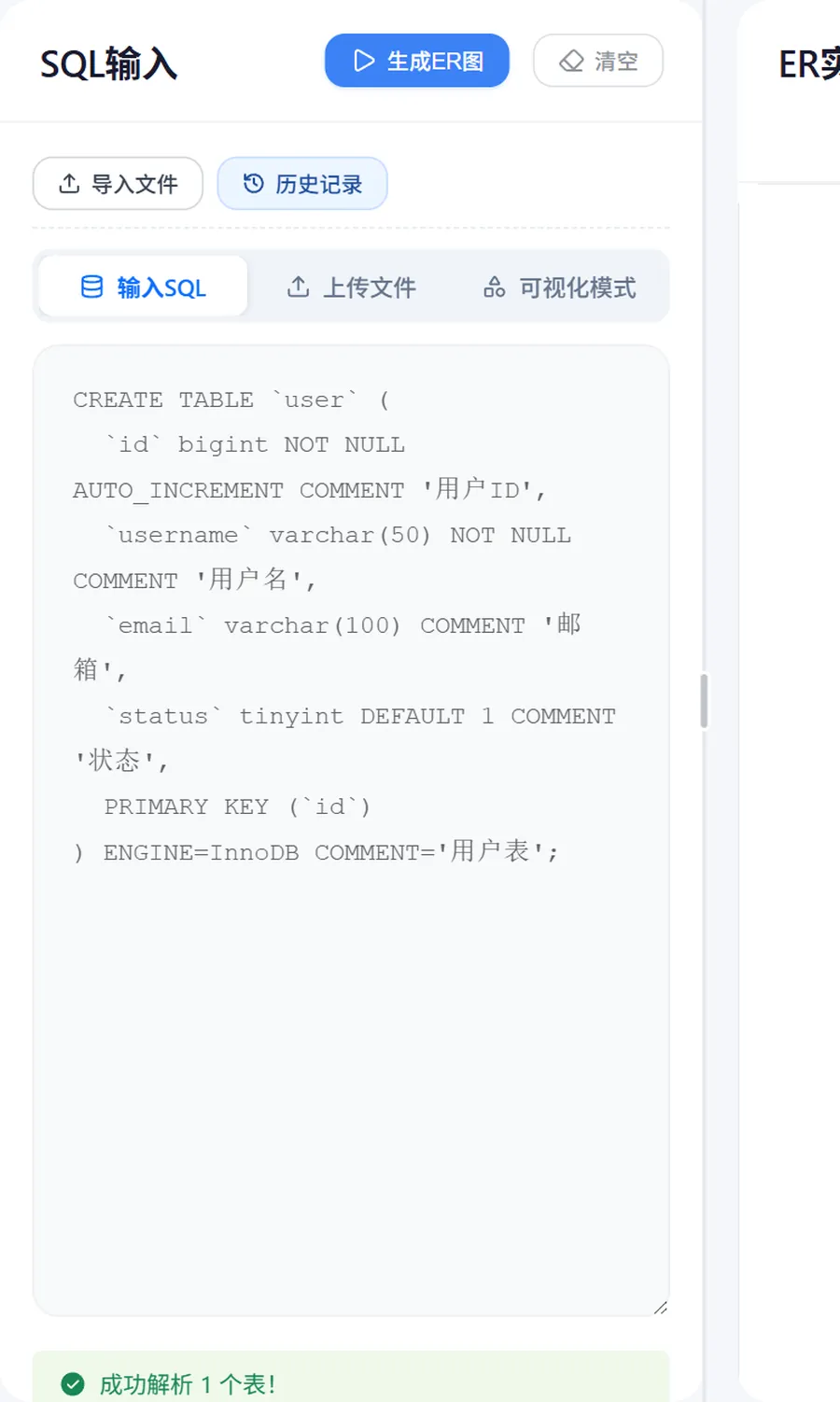

生成建表 SQL
按实体生成建表语句草稿
多格式导出
PNG / SVG / SQL
产品能力
实体属性建模
实体框内直接编辑属性，主键下划线标注。
关系基数标注
1:1、1:N、M:N 关系标签一键添加，菱形关系框可选。
导出多格式
PNG / SVG 导出，也可复制到文档继续编辑。
使用步骤
- 1
识别实体并添加属性
- 2
连接实体间关系并标注基数
- 3
检查后导出图片插入论文
详细介绍

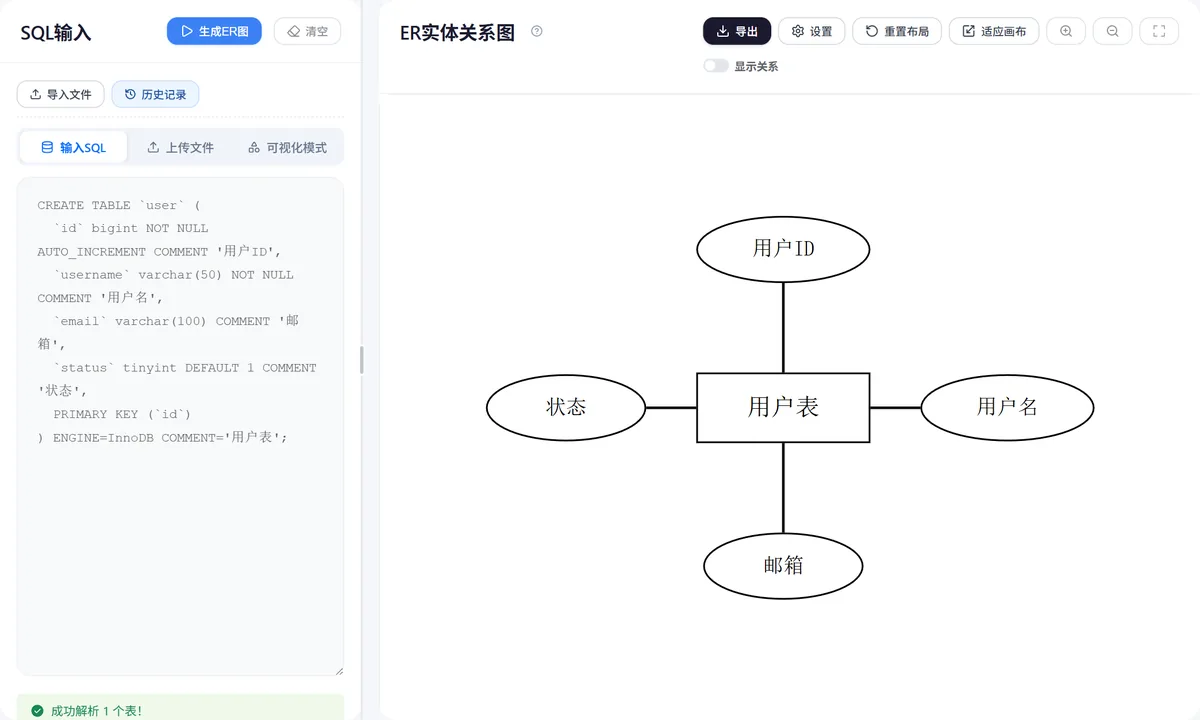

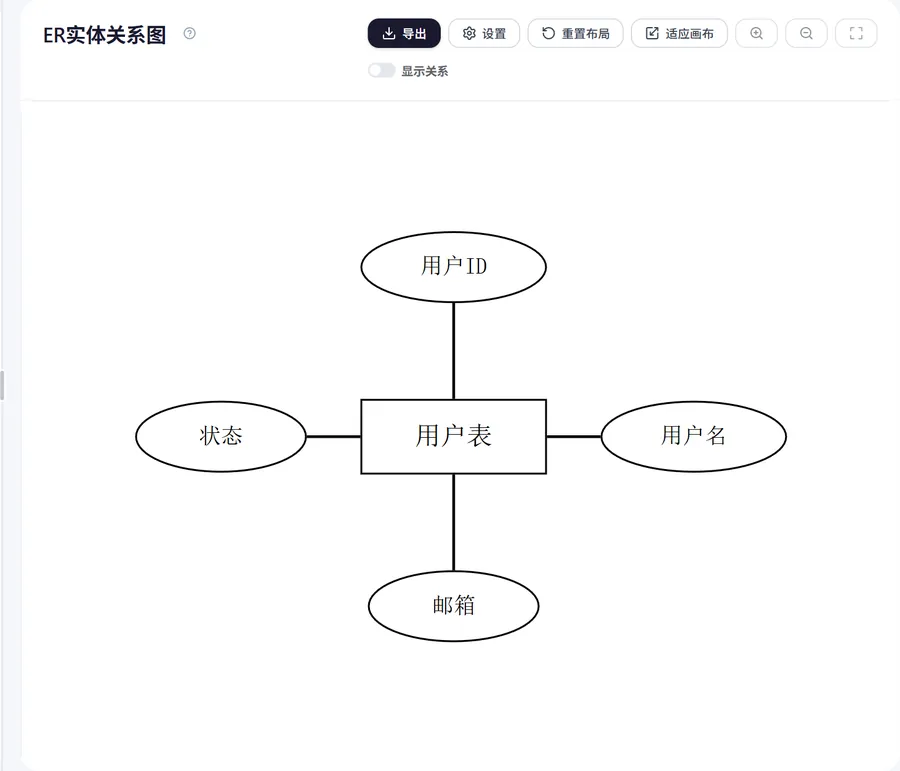

ER 图是数据库设计的起点
ER 图（实体-关系图）在概念设计阶段建立数据模型：把系统里的主要事物抽象为实体，把事物的特征抽象为属性，把事物之间的联系抽象为关系。画好 ER 图再转表结构，能减少后期反复改表的成本，也是论文数据库设计章节的标准配图。
实体、属性与主键
实体用矩形表示，属性用椭圆挂在实体上（实际工程中更常用在实体框内列出属性）。每个实体必须有主键——能唯一标识一条记录的属性，图中用下划线标注。属性要选原子的，比如把「姓名」拆成「姓」和「名」通常没必要，但「地址」如果需要分类统计就该拆。
关系的基数与转换规则
关系的基数有三类：一对一（1:1）、一对多（1:N）、多对多（M:N）。多对多关系在转表时必须引入关联表（比如「选课」关联「学生」和「课程」）。一对多关系把「一」方的主键作为外键放进「多」方。转换完成后对照检查：有没有遗漏的多对多、有没有把非主属性误当主键。
适用场景
交稿前核对清单
按这份清单过一遍，能挡掉答辩时最常见的格式扣分点。
- 每个实体是否都有主键
- 多对多关系是否已转关联表
- 属性是否都是原子的
- 一对多外键方向是否正确
- 实体命名是否与表结构一致
- 全局图和局部图是否对得上
相关工具
同一类图一起用，论文里的图就齐了。
配套教程
常见问题
ER 图和表结构图有什么区别？
ER 图是概念设计产物，表达实体和关系（不涉及具体字段类型）；表结构图是物理设计产物，展示字段名、类型、约束。论文里数据库设计章节先放 ER 图，再放转换后的表结构。
多对多关系怎么转表？
必须引入关联表。比如「学生」和「课程」是多对多，生成「选课」表包含学生 ID、课程 ID 及选课时间等属性，两个外键联合做主键。
属性下划线是什么意思？
表示主键属性，能唯一标识实体的一条记录。每个实体必须有主键，可以是单属性（学号）或复合属性（订单号 + 行号）。
弱实体怎么表示？
弱实体用双边框矩形表示，它不能独立存在，依赖于标识实体（比如「订单项」依赖「订单」）。两者之间的关系用双菱形，弱实体的主键包含标识实体的主键。
能从 ER 图生成 SQL 吗？
可以。工具按实体生成建表语句草稿，自动处理外键关系和关联表。字段类型可再调整，生成后建议核对一遍主外键。
图太大放不下论文怎么办？
拆图：先放全局 ER 图展示实体关系全貌，再按业务域拆局部 ER 图（比如订单域、用户域）。全局图放系统设计章节开头，局部图跟在后面。
