树状层级
一到三级模块自动缩进对齐
自由增删
模块框拖拽，层级自动重排
样式统一
框体间距字号保持一致
高清导出
开题正文都能用

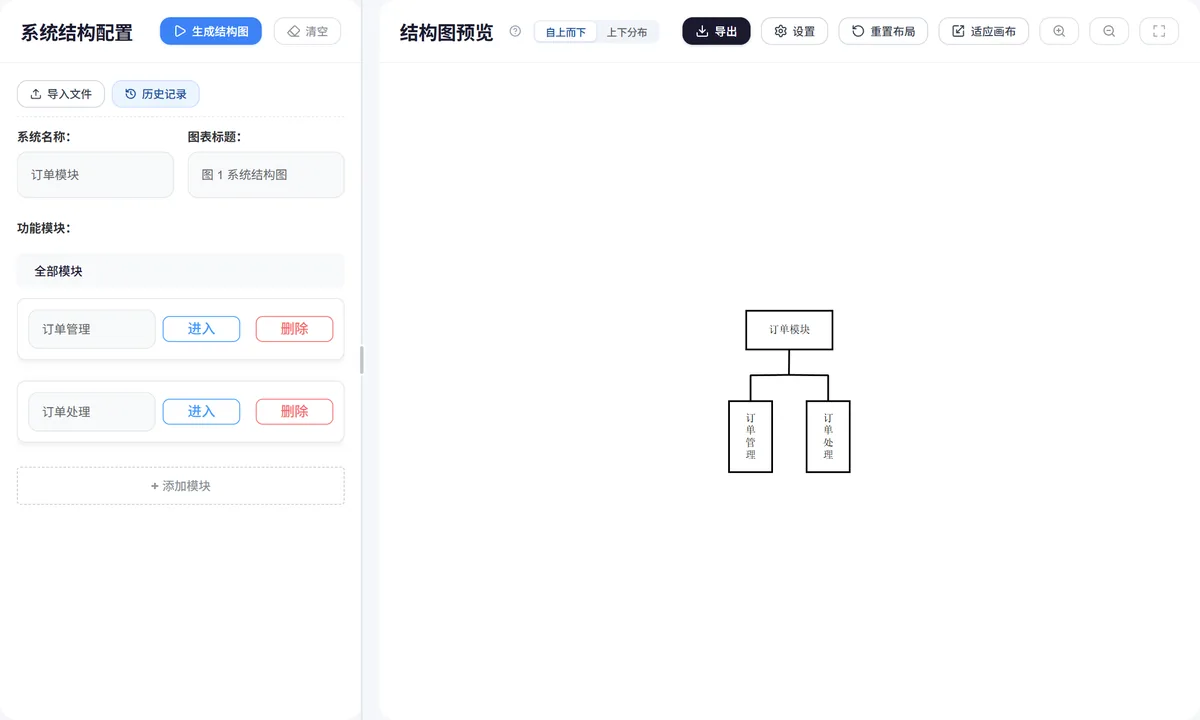

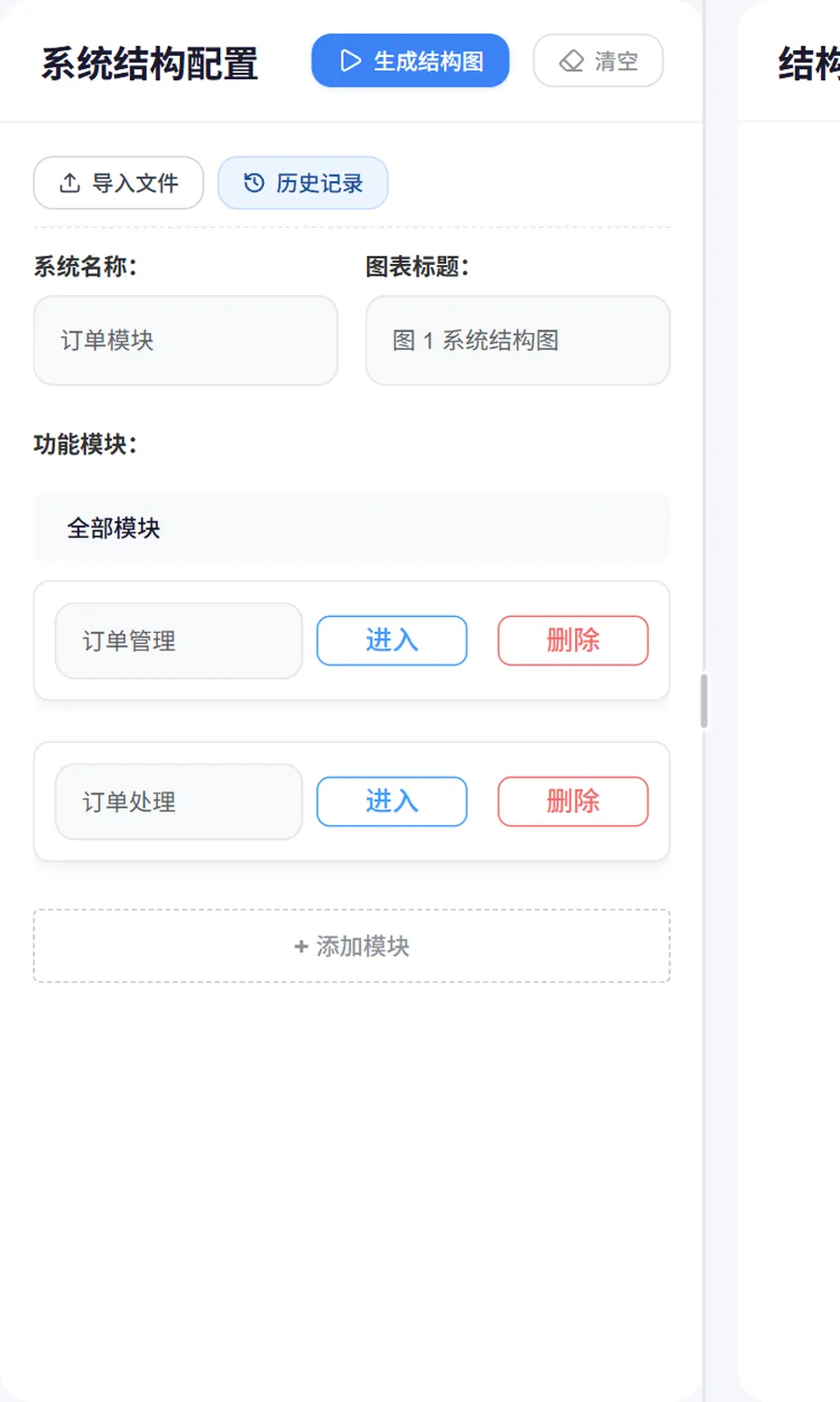

产品能力
树状层级
一级到三级模块自动缩进对齐，结构清晰。
自由增删
模块框拖拽增删，层级随内容自动重排。
导出即用
导出高清图，开题和正文都可使用。
使用步骤
- 1
确定系统顶层模块
- 2
逐层拆分子模块
- 3
统一命名后导出
详细介绍

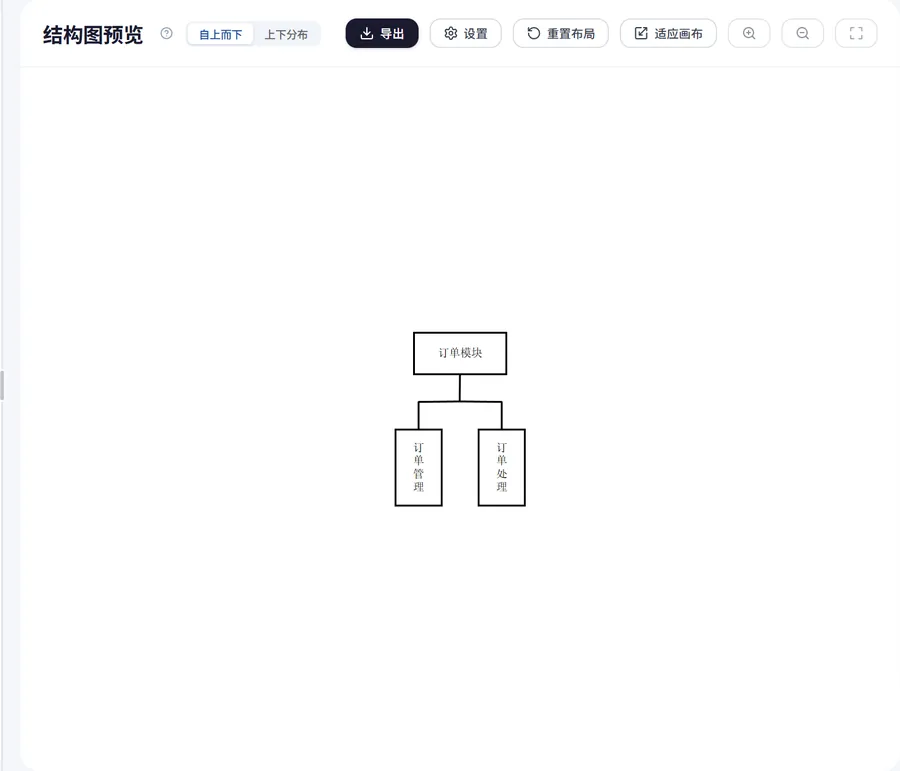

功能模块图的表达目的
系统功能模块图（功能结构图）用树状层级展示系统由哪些模块组成、模块下面有哪些子功能。它出现在系统总体设计或开题报告里，回答「这个系统分成哪几块」。与架构图不同，模块图关注功能划分，不涉及技术选型和部署。
层级划分的原则
模块划分遵循高内聚低耦合：同一个模块内的功能相关性强，模块之间依赖尽量少。常见的划分维度是业务线（用户管理、订单管理、商品管理）或流程阶段（前台展示、后台管理、数据统计）。层级控制在 2-3 级，每一级的子模块数量 3-7 个比较合适，超过就该重新归类。
绘制与命名规范
顶层是系统名，第二层是模块，第三层是子功能。同级模块的命名风格要统一——要么都是名词（「订单管理」），要么都是动宾（「管理订单」），不要混用。方框大小一致、间距均匀，连线只连上下级，不画跨级线。导出后检查各分支深度是否大致平衡，某一枝特别长时考虑重构。
适用场景
交稿前核对清单
按这份清单过一遍，能挡掉答辩时最常见的格式扣分点。
- 层级是否控制在 2-3 级
- 每级模块是否 3-7 个
- 同级命名风格是否统一
- 有没有孤立模块
- 连线是否只连上下级
- 各分支深度是否大致平衡
相关工具
同一类图一起用，论文里的图就齐了。
常见问题
功能模块图和架构图有什么区别？
功能模块图讲功能划分（系统有哪些功能块），架构图讲技术分层（用什么技术怎么分层）。开题报告通常放功能模块图，系统设计章节放架构图。
层级分几层合适？
2-3 层最清晰：系统 → 模块 → 子功能。层级太深（4 层以上）看不清，太浅（1 层）说明没拆分到位。
模块数量有要求吗？
每一级 3-7 个模块比较合适。顶层超过 7 个模块时考虑归类（比如把「用户管理」「角色管理」合并为「权限管理」）。
同级命名风格要统一吗？
要。要么都用名词（「订单管理」），要么都用动宾（「管理订单」），不要混用。命名统一显得文档规范。
能导出 Word 吗？
导出高清 PNG / SVG 插入 Word 即可。模块图结构简单，导出后一般不需要二次编辑。
画完怎么检查？
检查各分支深度是否大致平衡、有没有孤立模块、命名是否统一。某一枝特别深或特别多时，说明模块划分需要重构。
免费开始使用 系统模块图
图表交给工具，时间还给论文。
免费开始
