角色与用例
小人图标 + 椭圆用例规范画法
包含扩展
include / extend 虚线标注
系统边界
边界框自动绘制
快速布局
用例环绕排列不交叉
产品能力
参与者与用例
小人图标表角色，椭圆表用例，系统边界框自动绘制。
包含与扩展
include / extend 关系虚线箭头标注规范。
快速布局
用例自动环绕排列，角色与用例连线不交叉。

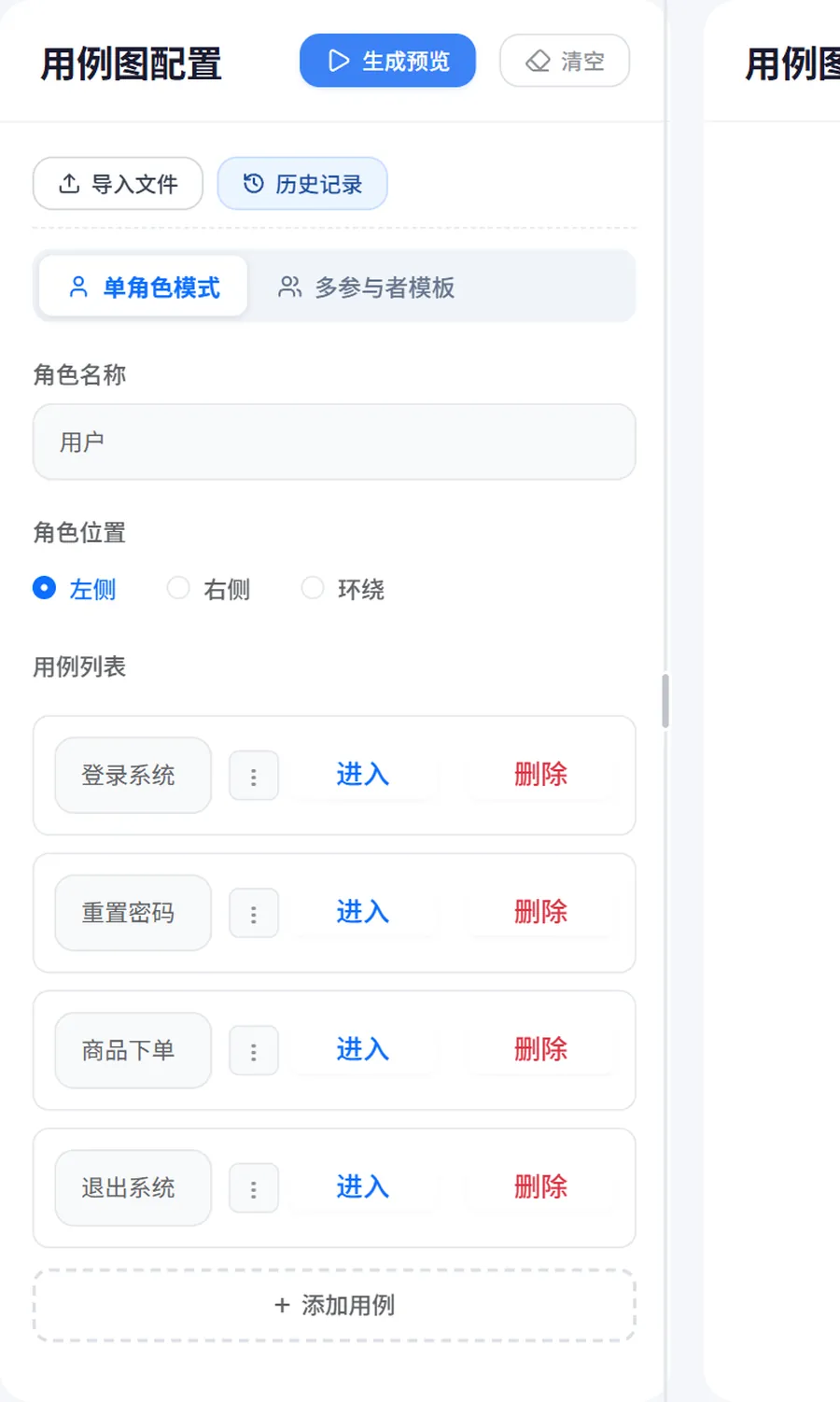

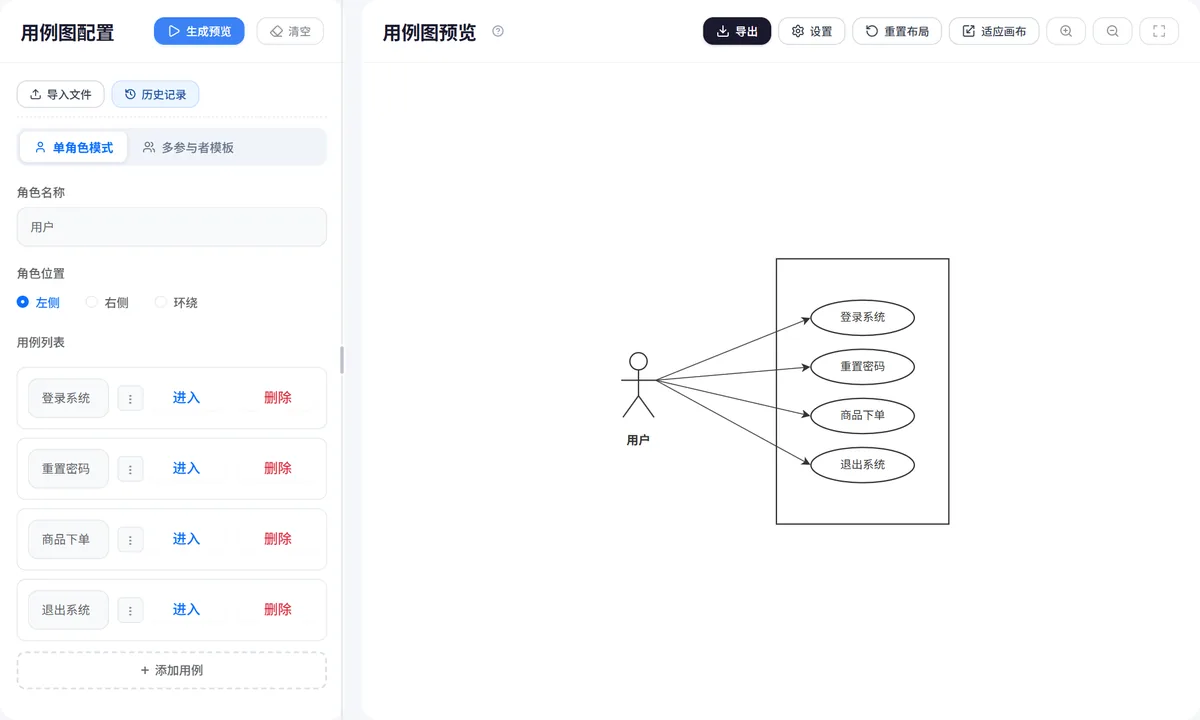

使用步骤
- 1
识别参与者（角色）
- 2
列出系统用例并归入边界
- 3
连接角色与用例、标注包含扩展关系
详细介绍

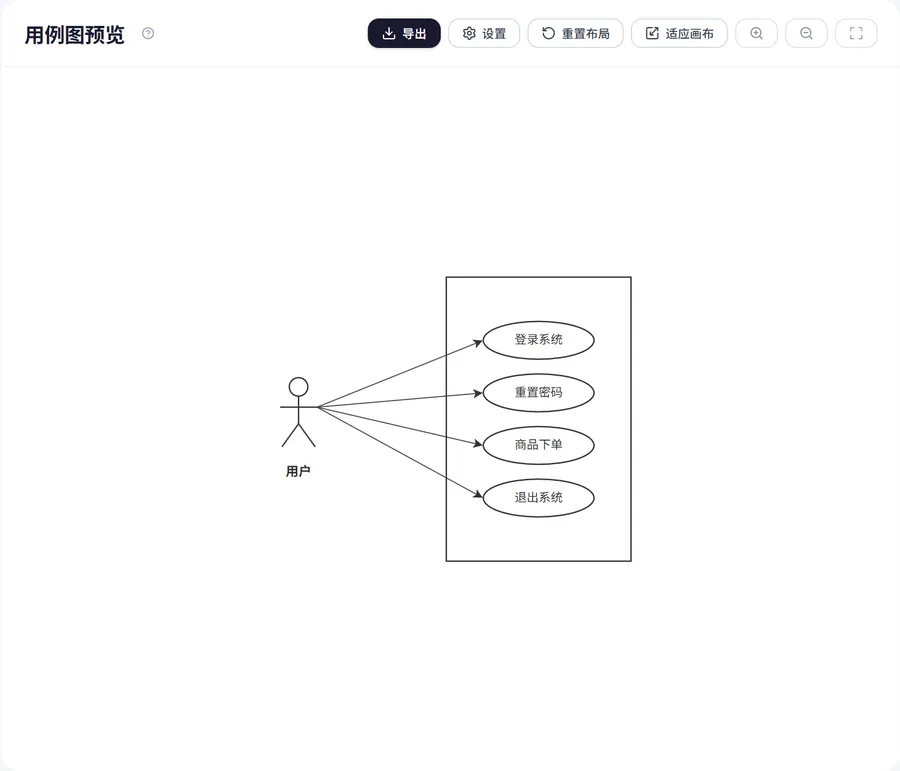

用例图回答什么问题
用例图描述「谁（参与者）用这个系统做什么（用例）」，是需求分析第一张该画的图。它的作用是界定系统边界和功能范围，让开发方和评审方对「系统要做哪些事」达成一致。用例图不描述处理流程，流程细节交给活动图或流程图。
参与者与用例的识别
参与者是与系统交互的外部角色，可以是人（学生、管理员），也可以是外部系统（支付网关、短信平台）。用例是参与者要完成的一个完整目标，命名用动宾短语（「提交订单」「查询成绩」）。判断粒度的经验标准：一个用例应该是一个参与者可以独立完成的目标，太细会变成操作步骤，太粗会变成模块名。
包含、扩展与边界
多个用例共用的子流程用 include 提取（比如「身份验证」），可选或异常分支用 extend（比如「订单超时取消」）。系统边界框把用例圈起来，参与者放在框外。画完自查：参与者是否都在边界外、用例之间有没有出现箭头互指的混乱关系。
适用场景
交稿前核对清单
按这份清单过一遍，能挡掉答辩时最常见的格式扣分点。
- 用例是否都是完整目标（动宾短语）
- 参与者是否都在边界框外
- include / extend 用法是否正确
- 用例粒度是否合适（不过细过粗）
- 命名风格是否统一
- 边界框是否画出系统范围
相关工具
同一类图一起用，论文里的图就齐了。
配套教程
常见问题
用例图要画多细？
画到「参与者能完成的目标」粒度即可，比如「提交订单」「查询成绩」。不要把点击按钮的操作步骤写成用例，那是活动图的内容。
参与者只能是人吗？
不是。外部系统也是参与者，比如支付网关、短信平台、第三方登录。用小人图标表示人，用矩形加 «actor» 表示系统参与者。
include 和 extend 有什么区别？
include 是「每次都会执行的公共子流程」（如身份验证），必须执行；extend 是「可选或异常分支」（如订单超时取消），条件触发。
系统边界框必须画吗？
建议画。边界框明确系统范围，参与者放框外、用例放框内。没有边界框容易被问「这个功能做不做」，边界清晰可以减少范围争议。
用例命名有什么规范？
用动宾短语（「提交订单」「导出报表」），不要用名词（「订单管理」）也不要写太长。同一张图的命名风格保持一致。
用例需要写详细描述吗？
图上只放名称，详细描述（主流程、扩展流程、前置后置条件）写用例规约文档。论文里可以挑 2-3 个核心用例写规约作为补充材料。
